AVR máy phát điện là gì? Chức năng và cách kiểm tra

AVR máy phát điện là bộ điều chỉnh điện áp tự động. Bộ phận này liên tục theo dõi điện áp đầu ra của đầu phát và điều chỉnh dòng kích từ để giữ điện áp gần giá trị cài đặt khi phụ tải thay đổi.

AVR máy phát điện là gì?

AVR là viết tắt của Automatic Voltage Regulator. Trong đầu phát đồng bộ, AVR nhận tín hiệu điện áp tại đầu ra, so sánh với giá trị đặt rồi tăng hoặc giảm dòng kích từ của rotor. Từ trường rotor thay đổi sẽ làm điện áp đầu ra được điều chỉnh theo.

Tài liệu của hãng đầu phát STAMFORD cũng mô tả nguyên lý này: khi điện áp giảm, AVR tăng dòng kích từ; khi điện áp tăng, AVR giảm kích từ để đưa điện áp về mức ổn định. Mức điều chỉnh thực tế phụ thuộc loại đầu phát, AVR, hệ thống kích từ và điều kiện tải.

AVR khác bộ điều tốc như thế nào?

Đây là điểm dễ bị nhầm nhất. Điện áp và tần số có liên quan đến trạng thái vận hành của tổ máy nhưng được kiểm soát bởi hai hệ thống khác nhau.

Khi tải tăng đột ngột, tốc độ động cơ và điện áp đều có thể sụt trong thời gian ngắn. Bộ điều tốc phục hồi tốc độ, còn AVR phục hồi điện áp trong giới hạn thiết kế. Vì vậy không thể đánh giá khả năng nhận tải chỉ bằng thông số AVR.

Máy phát điện có bắt buộc phải có AVR không?

Không nên trả lời tuyệt đối là “mọi máy phát đều bắt buộc có AVR”. Phần lớn tổ máy đồng bộ hiện đại dùng AVR vì đây là giải pháp điều chỉnh điện áp phổ biến và hiệu quả. Tuy nhiên vẫn có đầu phát sử dụng tụ điện, kích từ compound hoặc phương pháp điều chỉnh khác. Máy phát inverter lại chỉnh lưu điện xoay chiều thành một chiều rồi nghịch lưu trở lại thành điện xoay chiều.

Với người mua, câu hỏi quan trọng hơn là:

• Điện áp ổn định trong giới hạn nào ở trạng thái xác lập?
• Điện áp sụt bao nhiêu khi đóng tải và mất bao lâu để phục hồi?
• Tần số, độ méo hài điện áp (THD) và dạng sóng có phù hợp với tải không?
• Model cụ thể sử dụng loại đầu phát và hệ thống kích từ nào?

Nếu cần nguồn gọn nhẹ cho thiết bị điện tử nhạy cảm, hãy đọc thêm bài máy phát điện inverter là gì. Máy inverter và máy có AVR không phải hai khái niệm tương đương.

AVR làm được gì và không làm được gì?

AVR có bảo vệ tuyệt đối thiết bị điện tử không?

Không. AVR tốt giúp giảm dao động điện áp nhưng không đồng nghĩa nguồn điện phù hợp với mọi thiết bị. Tải điện tử, UPS, biến tần, thiết bị đo lường hoặc thiết bị y tế còn phụ thuộc THD, khả năng đáp ứng quá độ, nối đất, bảo vệ, tương thích điện từ và yêu cầu riêng của nhà sản xuất.

Đối với bệnh viện và tải quan trọng, máy phát điện phải được phối hợp với ATS, UPS và hệ thống phân phối theo thiết kế. Có thể xem thêm hướng dẫn chọn máy phát điện cho bệnh viện, trường học và cơ quan.

Các kiểu AVR và hệ thống kích từ thường gặp

AVR analog

Dùng mạch điện tử tương tự để nhận tín hiệu và điều khiển kích từ. Thiết kế thường đơn giản, dễ thay thế nhưng tính năng phụ thuộc từng model.

AVR digital

Sử dụng xử lý số, có thể cho phép cài đặt nhiều tham số, ghi nhận sự kiện, bảo vệ và giao tiếp ở các đầu phát công nghiệp. Digital không mặc nhiên tốt hơn nếu chọn sai hoặc cài đặt không phù hợp.

Tự kích, kích từ phụ và PMG

Đây là cách cấp nguồn cho hệ thống kích từ, không chỉ là tên loại AVR. Hệ PMG sử dụng máy phát nam châm vĩnh cửu phụ để cấp nguồn độc lập hơn cho AVR, thường có lợi khi cần đáp ứng tải động cơ, tải phi tuyến hoặc yêu cầu ngắn mạch cao. Cấu hình phù hợp phải được chọn theo ứng dụng và catalogue đầu phát.

Cách kiểm tra AVR khi chọn máy phát điện

1. Đọc catalogue đúng model: tìm mục voltage regulation, excitation system, THD và transient performance.
2. Phân biệt trạng thái xác lập và quá độ: thông số ±1% thường nói về điện áp sau khi ổn định, không phải mức sụt tức thời khi đóng tải.
3. Xác định loại tải: động cơ lớn, UPS, biến tần và tải điện tử cần kiểm tra riêng.
4. Kiểm tra điện áp và tần số thực tế: đo ở không tải và các mức tải an toàn theo quy trình thử.
5. Kiểm tra khả năng dịch vụ: mã AVR, tài liệu cài đặt và linh kiện thay thế phải rõ ràng.

AVR chỉ là một phần của tổ máy. Việc chọn công suất vẫn cần bảng tải, dòng khởi động và chế độ vận hành như hướng dẫn trong bài cách chọn máy phát điện phù hợp.

Dấu hiệu AVR hoặc hệ thống kích từ có vấn đề

• Điện áp không lên hoặc lên rất thấp sau khi máy đạt đúng tốc độ.
• Điện áp tăng quá cao, dao động liên tục hoặc phản ứng bất thường khi tải đổi.
• Máy báo lỗi quá áp, thấp áp hoặc quá kích từ.
• AVR có dấu cháy, mùi khét, đầu nối lỏng hoặc linh kiện hư hỏng.

Câu hỏi thường gặp

AVR có điều chỉnh tần số 50 Hz không?

Không trực tiếp. Tần số chủ yếu phụ thuộc tốc độ động cơ và bộ điều tốc. Một số AVR có chức năng giảm kích từ khi thấp tần để bảo vệ đầu phát, nhưng không thay thế bộ điều tốc.

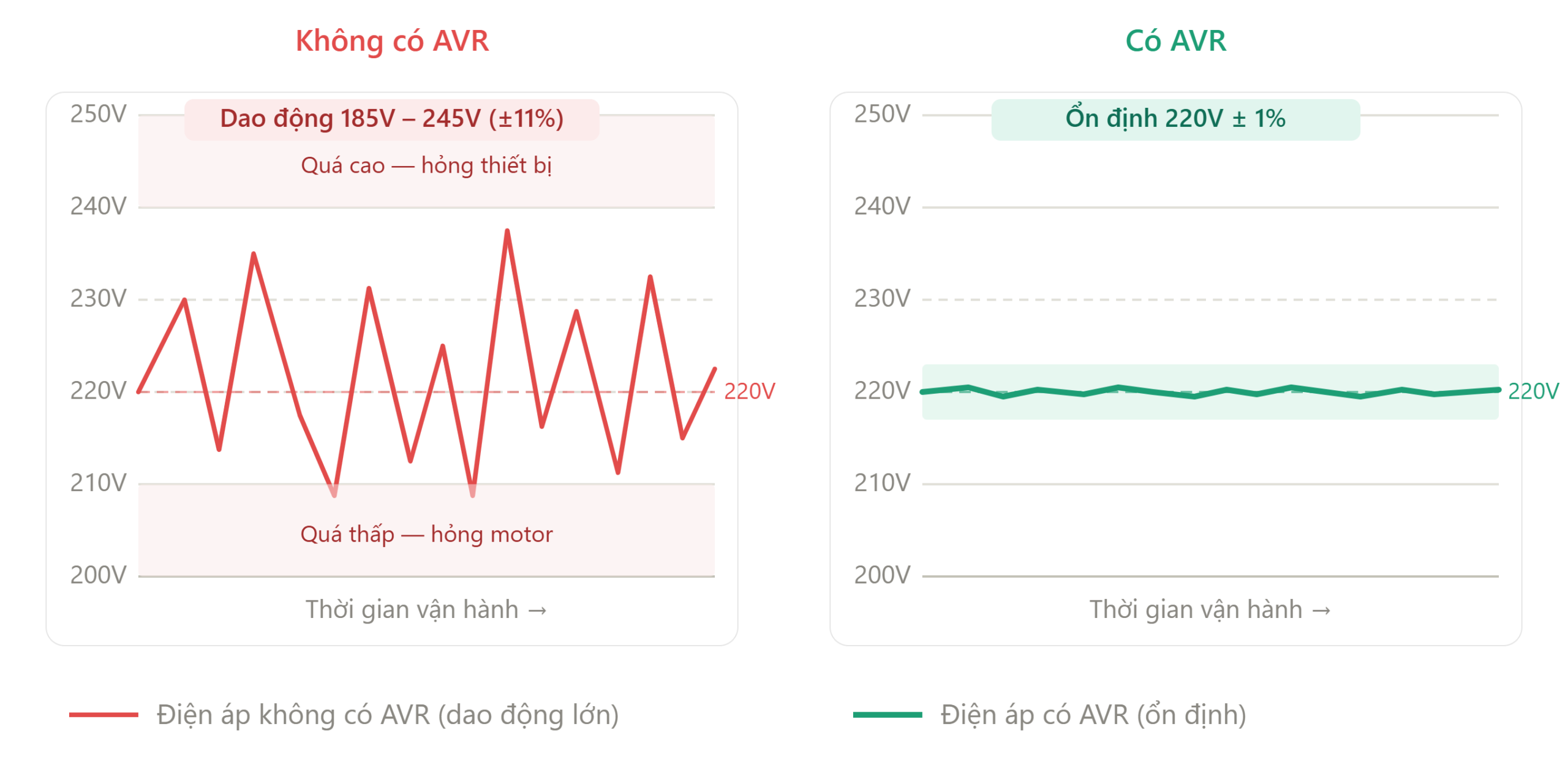

Thông số ổn định điện áp ±1% có nghĩa gì?

Thông thường đây là độ điều chỉnh điện áp ở trạng thái xác lập trong các điều kiện quy định của nhà sản xuất. Không nên hiểu rằng điện áp sẽ không bao giờ lệch quá 1% trong thời điểm đóng hoặc cắt tải đột ngột.

Có AVR thì dùng được cho máy tính và thiết bị y tế không?

Chưa đủ căn cứ. Cần kiểm tra thêm THD, đáp ứng quá độ, tần số, nối đất, UPS và yêu cầu nguồn của chính thiết bị.

Máy phát Hyundai có AVR không?

Nhiều model Hyundai trong catalogue được trang bị AVR, nhưng cần kiểm tra đúng thông số của từng model thay vì áp dụng cho toàn bộ sản phẩm. Genpower sẽ đối chiếu catalogue trước khi tư vấn.
